当前位置:首页 > 产品展示 > 2.45GHz读写器 > ZT-CMS-M2000
0

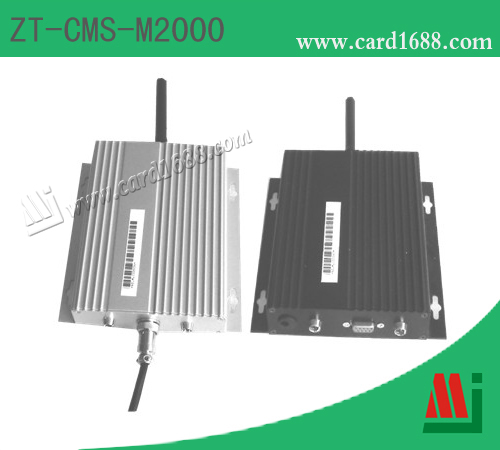

  型号: ZT-CMS-M2000 (全向远距离阅读器)



line
型号: ZT-CMS-M2000 (全向远距离阅读器)
line

产品型号
ZT-CMS-M2000
产品说明
ZT-CMS-M2000 全向阅读器具备的优越抗干扰和防雷设计,既能用于一般的生活环境,也能完全适应工业环境要求,可以很轻松的对多种电子标签进行“读写”操作,完全满足客户对RFID产品的一般需求。无需开外壳,可直接通过发命令的方式调节距离。

该阅读器由9~12V的直流供电,性能稳定、工作可靠,信号传输能力强,使用寿命长达15年,能够满足恶劣的工业环境。

ZT-CMS-M2000 阅读器的领先技术、全工业性设计和出众的性价比使得其在车辆、 物流和人员追踪识别等领域具有优秀的竞争优势,并为客户创造新的价值。

阅读器的组成包括:无线接收单元,数据处理模块,直流电源,天线。

下载: ZT-CMS-M2000 简介文件
技术参数
   1.工作环境
1)抗干扰和防雷设计,满足工业环境要求。
2). 使用温度:-40℃~+80℃。
3). 保存温度:-60℃~+80℃。
4)抗电磁干扰:10V/m 0.1-1000MHz AM调幅电磁波。
主要注技术参数
     1. 电气特征
参数
规格
电 源
+9V到+12V DC(MAX 1000mA)
通信接口
TTL232/RS232/RS485/Wiegand-26/ Wiegand-34,波特率:2400-38400,通讯检错CRC16循环冗余校验
可靠性
MTBF≥70000小时
使用寿命
15 年
    2. 微波链路特性
参数
规格
信号调制方式
GFSK
工作频率
2.4 ~ 2.45 GHz
接收灵敏度
≤-93dBm(可用发命令的方式进行调整)
天线极化
垂直
识别范围
全向识别(若需定向可选择定向天线)
微波通讯距离
≤ 80M
微波通讯检错
CRC16循环冗余校验
通讯加密
按客户要求
位误码率/B.E.R
10-7
     3. 主要性能参数
> ZT-CMS-M2000 阅读器是专用于RFID的识别和编程;
> 采用DC9V~12V/1000mA的供电可以同时识别200张卡;
> 识别的最远距离是80m(正常的距离是0~50米,50~80米的距离要另外配置天线);
> 识别方向为全向/定向(由用户自选);
> 能识别移动速度200公里/小时以内快速移动的电子标签;
> 工作的频率在2.4GHz-2.5GHz ISM微波段;
> 数据速率是1Mbps,射频功率是-20dBm~0dBm且可调,最大峰值功率1毫瓦;
> 在-40℃-85℃的工作环境的接受灵敏度是-90dBm;
> 支持协议:用户指定协议;
> 开发接口与其他设备连接是TTL232/RS232/RS485/Wiegand-26/ Wiegand-34,异步通讯速率2400BPS-38400BPS(订货前请指定好接口方式);
> 通过发命令的方式调节阅读器的接收距离 。
     4. 产品特征
> 支持TTL232/RS232/RS485/Wiegand-26/ Wiegand-34方式与上位机通讯;
> 加密计算与认证,确保数据安全,防止链路窃听与数据破解;
> 使用频道隔离技术,多个设备互不干扰;
> 先进的防碰撞技术,支持多标签读写;
> 可配置微波模块工作方式,发射功率可调;
> 可兼容客户提供的卡。
技术说明
ZT-CMS-M2000 全向阅读器是为工业环境而设计的防干扰防雷的安全型结构,外壳是铝制材料,颜色一般为黑色(可调),阅读器重量为0.5千克,尺寸为158*146*35mm。安装方式,采用将阅读器平放或者挂在墙上及其它标杆上。
  1. 读头的接线说明

                                             RS232 接口
A.
接天线。在阅读器的天线接头接上天线,有全向天线和定向天线可供选择。
B.
电脑与阅读器的连接。利用串口线,一端接到电脑主机上,一端接到阅读器的RS232接口上。
C.
接通电源。通过电源插孔接上9~12V的直流稳压电源(注意:电源是内正外负,千万不要接反,否则可能会导致产品损坏)
D.
当接通电源时,阅读器上的电源指示灯会亮,而且是长亮。若在阅读器的识别范围内没有有源电子标签,即阅读器没有识别对象时,阅读器的信号指示灯也会长亮;若在其识别范围内存在有源电子标签,则信号指示灯会不停的闪烁,同时阅读器会发出声响。
E.
各部分都连接好之后,阅读器便能读到其识别范围内的电子标签内的数据信息,此时,通过我公司提供的配套软件就可以浏览到这些信息,从而实现监控、考勤、跟踪、定位、管理等功能。


                                             RS485 接口

棕色: 电源正极
黑色: 电源负极
黄色: RS485A
蓝色: RS485B
A.
接天线。在阅读器的天线接头接上天线,有全向天线和定向天线可供选择
B.
电脑与阅读器连接。利用串口线和RS232-RS485转换器,串口线一端接到电脑主机上,一端接到转换器与之匹配的端口上,转换器的另一端上有黄色和蓝色两根引线,它们分别与RS485接口线内部的黄、蓝两条信号线相对应连接,即连接RS485A和RS485B。
C.
接通电源。RS485接口线内的另外两根线是电源线,棕色是电源正极,黑色是电源负极,通过电源插孔接上9~12V的直流稳压电源(注意:电源是内正外负,千万不要接反,否则可能会导致产品损坏)
D.
当接通电源时,阅读器上的电源指示灯会亮,而且是长亮。若在阅读器的识别范围内没有有源电子标签,即阅读器没有识别对象时,阅读器的信号指示灯也会长亮;若在其识别范围内存在有源电子标签,则信号指示灯会不停的闪烁,同时阅读器会发出声响。
E.
各部分都连接好之后,阅读器便能读到其识别范围内的电子标签内的数据信息,此时,通过我公司提供的配套软件就可以浏览到这些信息,从而实现监控、考勤、跟踪、定位、管理等功能。
  2.主要功能说明
ZT-CMS-M2000 通用阅读器主要实现的功能有:
1). 设备工作状态指示
2). 能够正确、快速读取与其匹配的有源电子标签
3). 读到标签内的信息后先保存到阅读器中,掉电后会丢失。
4). 读到标签后能够通过指示灯、蜂鸣器、状态信号灯来通知用户
5). 读到标签后能够通过TTL232/RS232/RS485/CAN总线/以太网/Wiegand-26/ Wiegand-34/USB/GPRS方式传送到上位机(用户可以配置不同的转换器)
6). RS232、RS485通信速率可以设置
7). 读取标签的距离可以设置
8). 读取同一张标签的间隔时间是可以设置
9). 标签主动上传的速度是可以设置
  3. 产品列表
名称 数量 备注
ZT-CMS-M2000 全向远距离阅读器 1
电源适配器 1(韦根产品不提供)
全向天线 1
支架 1
定向天线 1 可选
RS232/RS485 转换器 1 可选
串行线路 1 可选
  4. 天线匹配
全向天线 定向天线 天线电缆
备注:可根据使用要求的不同,采用不同极化方向及增益的天线。
 组成原理
  1. 结构组成
阅读器主要由无线接收器、天线、数据处理模块等功能模块组成。阅读器通信线路断开,阅读器仍可按中心站的定义独立工作,将各种数据信息存在阅读器中。
  2. 工作原理
有源标识卡不断主动向外发出无线电信号(1秒钟发送3次,该发送功率可以根据用户要求进行修改),并且能够传很远的距离,该无线信号是有编码的,每个标识卡的编码是唯一的。标识卡发出的无线信号如果是在阅读器的有效测量距离内,则该无线信号通过阅读器上的天线被阅读器接收并解码,然后可以通过TTL232/RS232/RS485/CAN总线/以太网/Wiegand-26/ Wiegand-34/USB/GPRS接口将信息发送给管理系统或其他监控系统。
 使用注意事项
1.ZT-CMS系列阅读器一般通过RS485(或RS232)数据接口与控制器或计算机连接,进行数据交换。阅读器既可以主动也可以被动对电子标签进行读取操作,我们会向客户提供SDK开发包,用户可以做应用软件的开发。
2.使用阅读器配套的SDK软件,调用API函数对阅读器进行操作。ZT-CMS系列阅读器与PC机具体的RS485(或RS232)通信协议(含命令包格式、返回包格式、错误代码约定、协议使用等)、SDK软件(含组成、数据定义、函数定义等)的使用以及标签内存的分配等内容,请参阅配套光盘的相关内容。
3.阅读器工作温度为:-40℃~+80℃。因此,在寒冷的地区和季节使用本阅读器时,应该注意在阅读器正式使用前20分钟提前开机预热,以确保阅读器的正常运行。
4.当阅读器在读取标签时会向外辐射微波功率,此时人员无须与其保持一定距离,因为本阅读器采用超低功耗,对人体无辐射作用,更健康、更安全。
5.建议测试时,在阅读器前方至少50米之内不要有任何物体遮挡;持卡时,请将手指接触卡的两边边缘,面对线极化天线时,应该根据相应极化方向水平或垂直持卡,以保证阅读效果。
6.安装时,请严格按照我们的使用说明书来安装,以保证良好的读写效果。
7.要求使用我们的电源适配器。
 应用领域
停车场;
车辆免伸手(Hand Free)出入控制;
家校通系统;
校讯通系统;
机动车电子牌照自动识别系统;
公交车进出站“标杆”自动管理系统;
重要会议和活动的人员会议报道系统
企事业单位人员出入自动考取系统;
城市宠物追踪和管理;
野生动物追踪和管理;
动物园管理;
仓库物品出入管理;
仓库电力设备巡检;
燃气管线、变压设备智能检修;
高附加值产品追踪;
工厂生产线工序管理;
仓储托盘等容器追踪和管理;
海运、水运、公路和铁路中的集装箱运输。
