当前位置:首页 > 产品展示 > 超高频读写器 > 桌面式读写器 > ZT-RY-107

  桌面式超高频RFID读写器 (产品型号:ZT-RY-107)



  型号:ZK-RFID107 (超高频桌面式无源发卡器)





ZT-RY-107是一款高性能的UHF频段ISO18000-6C(EPC C1G2)、ISO18000-6B多协议电子标签读写器,完全自主知识产权设计,结合专有的高效电子标签碰撞处理算法,在保持高识读率的同时,实现对电子标签的快速读写处理,可广泛应用于物流、个人身份识别、智能停车场、门禁系统、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。
特点
 > 完全自主知识产权设计;
 > 充分支持符合ISO18000-6C(EPC C1G2)、ISO18000-6B标准的电子标签;
 > 先进的标签防碰撞处理算法,高识读率;
 > 工作频率902~928MHz(可以按不同国家或地区要求调整);
 > 以广谱跳频(FHSS)或定频发射方式工作;
 > 输出功率: 最大30dBm(可调);
 > 内建收发天线,读取距离>80CM,写入距离>50CM;
 > 低功耗设计,单6V电源供电;
 > 支持应答(交互)工作模式和主动工作模式;
 > 主动工作模式下输出格式和参数可配置;
 > 支持韦根/RS232接口;
 > 提供动态连接库(DLL),支持二次开发;
 > 读写器尺寸: 高度160mm × 宽度110mm × 厚度40mm,包装大小:29 × 21.5 × 9.5 cm,重量:1 kg;

接口

DB9 引脚说明
引脚号
符号
说明
1
NC
保留
2
TXD
RS232数据输出
3
RXD
RS232数据输入
4
NC
保留
5
GND
6
WD0
韦根数据0
7
NC
保留
8
WD1
韦根数据1
9
GND

电特性
 > 极限参数

项目
符号
数值
单位
电源电压
VCC
16
V
工作温度
TOPR
-10~+60
存储温度
TSTR
-25~+80

 > 规格
         除特别说明,所示规格取自TA=25℃及VCC=+9V工作条件下
项目
符号
最小
典型
最大
单位
电源电压
VCC
6
6
12
V
工作电流
IC
400
700
mA
工作频率
FREQ
902
928
MHz
有效距离
DIS
0
100
500
mm


* 有效距离取决于协议、标签和环境。


资料下载
  软件开发工具包 : ZT-RY-107

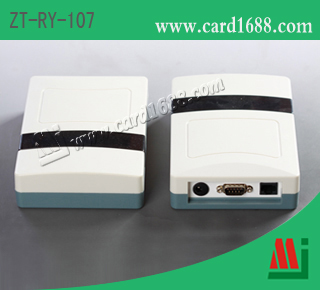

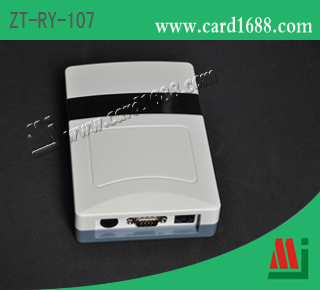

型号:ZT-RY-107 (超高频桌面式无源发卡器)   型号:ZT-RY-107 (超高频桌面式无源发卡器)
