  分体式多通道超高频读写器 (产品型号:ZT-RY-401)

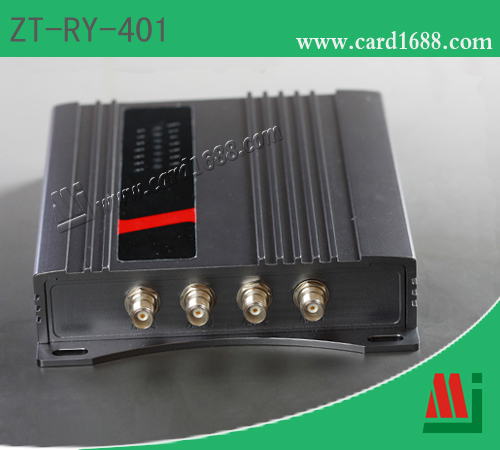

  型号 : ZT-RY-401 (4通道分体式UHF读写器 )





ZT-RY-401是一款高性能的UHF超高频电子标签读写器,完全自主知识产权设计,结合专有的高效信号处理算法,在保持高识读率的同时,实现对电子标签的快速读写处理,可广泛应用于物流、门禁系统、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。


FEATURES
 > 完全自主知识产权设计;
 > 充分支持符合ISO18000-6B、EPC CLASS1 G2标准的电子标签;
 > 先进的标签防碰撞处理算法,高识读率;
 > 工作频率902~928MHz(可以按不同国家或地区要求调整);
 > 以广谱跳频(FHSS)或定频发射方式工作;
 > 输出功率: 最大30dBm(可调);
 > 4个外接TNC天线接口;
 > 支持主动方式、应答方式、扫描方式等多种工作模式;
 > 低功耗设计,单+9V电源供电;
 > 支持RS232、RS485和TCP/IP网络等多种用户接口;
 > 内置蜂鸣器和指示灯;
 > 高可靠设计,满足严苛工作环境要求;
 > 尺寸: 高度230mm × 宽度170mm × 厚度40mm,重量:2.2kg;

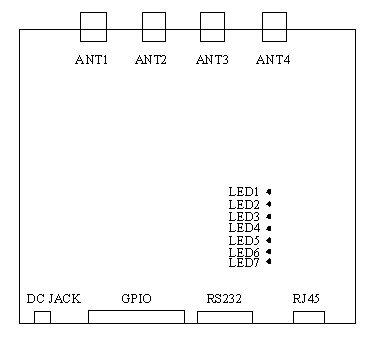

接口

 1.电源接口DC JACK
系号 符号 描述
Central PWR 正9V电源
Outer GND

 2.通用输入输出接口GPIO (DB15 Female)
系号
符号
描述
1
Output1
通用输出口1
2
Output2
通用输出口2
3
Output3
通用输出口3
4
Output4
通用输出口4
5
Output5
通用输出口5
6
Output6
通用输出口6
7
Output7
通用输出口7
8
Output8
通用输出口8
9
TGIN
触发输入端(内部通过10k电阻上拉到+5V)
10
R+
RS485接口R+端
11
R-
RS485接口R-端
12
GND
信号地
13
NO
内置继电器常开端
14
NC
内置继电器常闭端
15
CM
内置继电器公共端

 3.串行通讯接口RS232 (DB9 Male)
系号 符号 描述
1 NC 保留
2 TXD General Output2
3 RXD General Output3
4 NC 保留
5 GND 信号地
6 NC 保留
7 NC 保留
8 NC 保留
9 NC 保留

 4.TCPIP网络接口RJ45
 5.TNC天线接口 ANT1~ANT4
 6.指示灯 LED1~LED7
系号 符号 描述
1 LED1 天线1工作指示
2 LED2 天线2工作指示
3 LED3 天线3工作指示
4 LED4 天线4工作指示
5 LED5 检测到标签指示
6 LED6 读写器工作指示
7 LED7 电源指示

电特性
 > 极限参数

项目 符号 数值 单位
电源电压 VCC 16 V
工作温度 TOPR -10~+55
存储温度 TSTR -20~+75

 > 规格
         除特别说明,所示规格取自TA=25℃及VCC=+9V工作条件下

项目 符号 最小 典型 最大 单位
电源电压 VCC 8 9 12 V
工作电流 IC   600 1500 mA
工作频率 FREQ 902   928 MHz

   * 有效距离取决于协议,标签和环境。


资料下载
  软件开发工具包 : ZT-RY-401

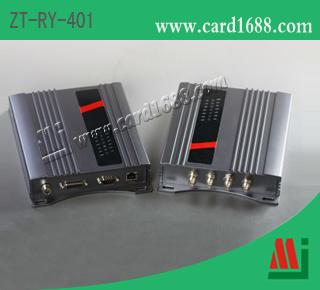

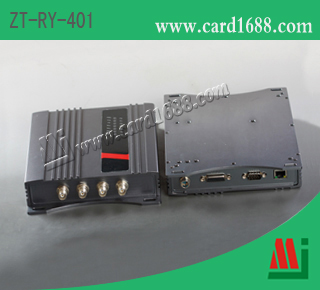

型号 : ZT-RY-401 (4通道分体式UHF读写器 )   型号 : ZT-RY-401 (4通道分体式UHF读写器 )
