当前位置:首页 > 产品展示 > 超高频读写器 > 通道式读写器 > ZT-RY-909

  智能天线分支器 (产品型号:ZT-RY-909)



  型号 : ZT-RY-909 (智能天线分支器)





ZT-RY-909是一款高性能的UHF超高频智能分支器,完全自主知识产权设计,结合专有的智能识别算法,可以实现多达32个子分支器和256路天线的任意接入,并且能够实时提供当前天线连接情况,从而完成将UHF读写器的一路射频切换到最多256路天线中任意一个输出。可用于联网和在实时物品级资产跟踪智能货架中分配RFID天线以及电子标签货架及其应用当中。


特点
 > 完全自主知识产权设计;
 > 频率范围支持860~960MHz;
 > 物理连接简洁,子分支器无需额外的取电路线,复用射频传输用同轴电缆线与主分支器实现取电、通讯;
 > 上电自动查询子分支器和天线的接入状态,并且支持动态更新当前连接情况;
 > 8个MCX输出接口,每个接口支持4级子分支器级联,也可作为天线接口接入天线。每个子分支器最多可接入8个天线,故一个主分支器输出接口可以连接多达32个天线;
 > 最多支持256路天线切换,且天线切换速度小于100ms;
 > 射频输入端到天线端的射频传输线上距离可达10m以上;
 > 低功耗设计,单+9V电源供电;
 > 支持RS232和TCPIP网络等用户接口;
 > 高可靠设计,满足严苛工作环境要求;
 > 尺寸:高度200mm × 宽度105mm × 厚度28mm (主分支器),重量 1.2 kg;
 > 尺寸:高度125mm × 宽度59mm × 厚度17mm (子分支器),重量 230 g。


主分支器接口
   型号:ZT-RY-909 (智能天线分支器)
 1.电源接口DC JACK
系号 符号 描述
Central PWR 正9V电源
Outer GND

 2.串行通讯接口RS232 (DB9 Female)
系号
符号
描述
1
Output1
保留
2
Output2
RS232串行数据输出
3
Output3
RS232串行数据输入
4
Output4
保留
5
Output5
信号地
6
Output6
保留
7
Output7
保留
8
Output8
保留
9
TGIN
保留

 3.TCP/IP (10M/100M) 网络接口RJ45
 4.MCX(Female)射频输出接口 OUT1~OUT8
 5.SMA (Female) 射频输入接口 RFIN
 6.指示灯
系号 符号 描述
1 LED1 切换天线指示
2 LED2 电源指示

子分支器接口
                    型号:ZT-RY-909 (智能天线分支器)
 1.MCX射频输入接口 IN
 2.MCX射频级联接口 OUT
 3.MCX天线接口 ANT1~ANT88
 4.子分支器通讯指示灯 LED


电特性
 > 极限参数
项目 符号 数值 单位
电源电压 VCC 16 V
工作温度 TOPR -10~+55
存储温度 TSTR -20~+75

 > 规格
         除特别说明,所示规格取自TA=25℃及VCC=+9V工作条件下
项目 符号 最小 典型 最大 单位
电源电压 VCC 7 9 40 V
工作电流 IC 170 200 300 mA
工作频率 FREQ 860   960 MHz
有效距离 Pout     36 dBm

   * 有效距离取决于协议,标签和环境。


资料下载
  软件开发工具包 : ZT-RY-909

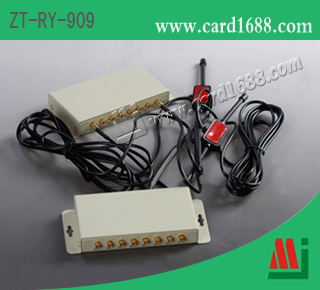

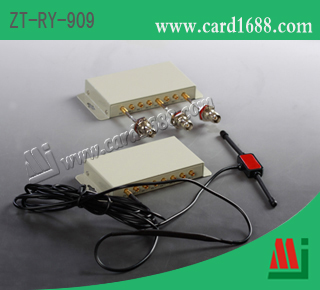

型号 : ZT-RY-909 (智能天线分支器)   型号 : ZT-RY-909 (智能天线分支器)

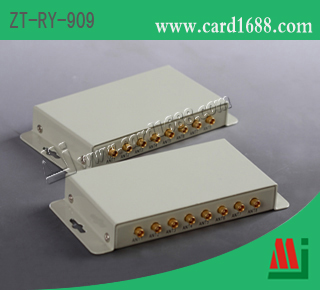

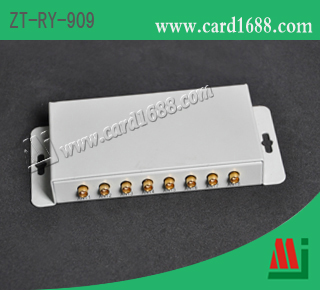

型号 : ZT-RY-909 (智能天线分支器)   型号 : ZT-RY-909 (超高频智能天线分支器)

型号 :ZT-RY-909 (智能天线分支器)
